岩芯劈开(切割)机
您现在的位置:首页 > 产品展示

岩芯劈开机(劈样机)、切割机

    岩芯劈开机亦称劈样机,适用地质、石油、勘察、工程钻探的岩芯劈开,结构分手动及油压,利用外力8 -10磅的冲击力把夹板中的岩芯按所需的方向劈开。结构轻巧、操作简单、无需电源,是野外地质队常用必配工具。本产品由原地矿部指定企业生产行业标准。

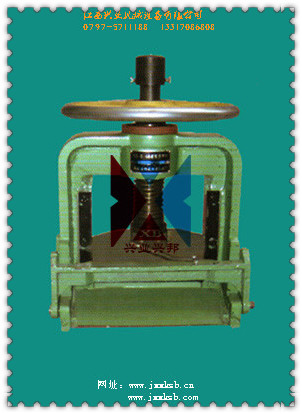

1.YZⅡ-68型手动压岩芯劈


  YZⅡ-68型手动压岩芯劈开机技数参数:

型号规格

单位

YZⅡ-68手动

夹板最大张口

mm

210

夹板最小张口

mm

95

夹板柱最大行程

mm

220

衡程

mm

30

可劈岩石尺寸

mm

95-160、60-125、30-100

刀口硬度

HRC

40-45

外形尺寸

mm

483×405×718

质量

kg

95

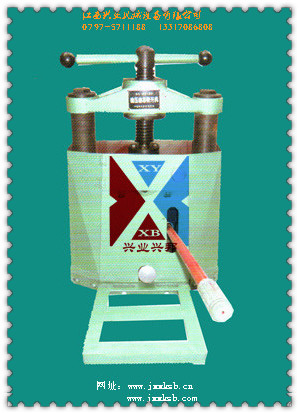

2.KU80×20型油压岩芯劈开机


  KU80×20型油压岩芯劈开机技数参数:

型号规格

单位

KU80×20油压

夹板最大张口

mm

上刀口与工作台平面距离 0-90

可劈岩石尺寸

mm

直径长度
(Φ20-Φ80)×160

刀口硬度


千斤顶压力
Jack pressure16t

外形尺寸

mm

420×236×710

质量

kg

90

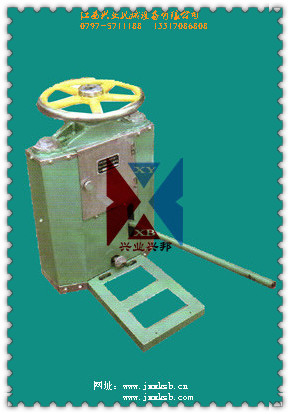

3.YK-120型液压岩芯劈开机


  YK-120型液压岩芯劈开机技术参数:

上刀口与工作台面距离

mm

0-120

可劈最大岩芯直径

mm

120

可劈岩芯长度

mm

180

可放岩芯长度

mm

230

油压顶升机构额定压力

t

32

外形尺寸

mm

455×250×790
455×250×655

整机净重

kg

100

4.YQZ -100A型便携式岩芯切割机

   YQZ -100A型便携式岩芯切割机 1、结构紧凑、轻便,便于野外携带2、采用进口电机,性能稳定可靠、切割效率高。 3、采用封闭式面板,切割碎屑不外抛,操作安全。4、采用调心装夹技术,操作简便。

  YQZ -100A型便携式岩芯切割机技术参数:

岩芯直径

mm

20-80

额定电压

v

220

切割长度

mm

500

外形尺寸

mm

945×360×630

锯片直径

mm

180

质量

kg

40

额定功率

kw

1.4




5.新型YQZ— 90A自动岩芯切割机

  新型YQZ— 90A自动岩芯切割机亦称切样机是国内目前最新型的一种岩芯纵向切割设备,具有使用安全、轻便高效、切面平整等优点。

   主要特点:1、夹具设计充分利用力学原理,装夹简便,快捷高效;2、切割过程半自动化,减轻工人劳动强度;3、切削力保持恒定,有利于保护电机,延长设备使用寿命;4、可根据用户需要,将岩芯纵向切为四等分,有利于岩芯保存与利用。

  新型YQZ-90A型半自动岩芯切割机技术参数

型号规格

单位

YQZ-90A

金钢石圆锯片

mm

Φ350

切割岩芯最大直径

mm

Φ93

切割岩芯最大长度

mm

500

切割效率

m/h

10

电机功率

kw

2.2

电源电压

v

380

外形尺寸

mm

1050×510×525

整机重量

kg

100

6.YQZ -80A型全自动岩芯切割机

  YQZ -80A型全自动岩芯切割机主要特点:

  岩芯纵向切割一次自动完成、弹性棘轮装置,方便装夹岩芯、齿条传动装置,运行平稳、性能可靠,切割效率高、调速装置可根据岩芯的硬度调节切割速度、冷却水循环装置,节能环保。

   YQZ -80A型全自动岩芯切割机技术参数:

岩芯直径

mm

20-80

额定电压

v

220

切割长度

mm

500

外置水箱容量

m3

0.08

锯片直径

mm

300

外形尺寸

mm

1020×630×1000

额定功率

kw

2.3

质量

kg

180
