水力分级机
您现在的位置:首页 > 产品展示

产品名称:水力分级机




 产 品 概 况:

筛板式槽型水力分级机又称典瓦(Denver)型水力分级机,是利用筛板造成干涉沉降条件的设备。机体外形为一角锥形箱,箱内用垂直隔板分成4~8个分级室。每个室的断面积为200mm×200mm。在距室底一定高度处设置筛板。

筛板上钻有36~72个直径为3~5mm的筛孔。压力水由筛板下方给入,经筛孔向上流动。在筛板上方悬浮着矿粒群,进行干涉沉降分层。粗颗粒通过筛板中心孔排出,排出量用锥形塞控制。

矿浆由一侧给入,依次进到各室中,各室的上升水速逐渐减小,由此得到由粗到细的各级产物。分级室内上升水速分布是否均匀对分级效果有重要影响。减小筛孔并相应增加筛孔数目可在一定程度上改善效果。但水速分布不均是难免的。由此引起二次回流搅动效率不高的重要原因。

筛板式水力分级机的优点是构造简单,不需要动力。与机械搅拌式水力分级机比较,高度较小,便于配置。可以根据选厂处理能力的不同,制成四室、六室、八室等不同的规格。这种分级机在我国中小型钨矿选矿厂应用较多。

 产 品 结 构 及 材 质:



image091 - 副本.jpg

 产 品 应 用 范 围:

筛板式水力分级机的优点是构造简单,不需要动力。与机械搅拌式水力分级机比较,高度较小,便于配置。可以根据选厂处理能力的不同,制成四室、六室、八室等不同的规格。这种分级机在我国中小型钨矿选矿厂应用较多。

 产 品 规 格 及 技 术 参 数:

四室水力分级机技术参数

项 目\规 格

给矿

粒度(mm)

给矿浓度

上升水压

筛口尺寸

(mm)

生产能力
  (吨)

外型尺寸(mm)

240×240

0—3

20%~26%

150~200

240×240

5—8

1818×1138×1680

200×200

0-3

20%~26%

150~200

200×200

4-5

1650×1100×1600

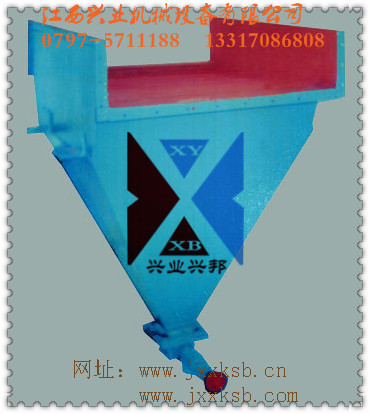

产品名称:水力分级箱




 产 品 概 况:

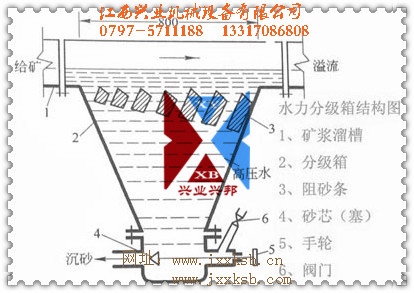

水力分级箱是一铁制的角锥箱,上部安有楔形阻砂条,下面装有分级箱底阀。通常由从200毫米到800毫米一系列宽度的分级箱用普通水槽联结而成,沉砂则由粗到细排出

它广泛应用在摇床选别前的水力分级作业中,起到分级和分配矿量的作用,以提高摇床的选别效率。水力分级箱具有结构简单,便于维护、不消耗动力、性能可靠、操作方便等优点。

 产 品 结 构 及 材 质:



image095 - 副本.jpg

 产 品 应 用 范 围:

它广泛应用在摇床选别前的水力分级作业中,起到分级和分配矿量的作用,以提高摇床的选别效率。水力分级箱具有结构简单,便于维护、不消耗动力、性能可靠、操作方便等优点。

 产 品 规 格 及 技 术 参 数:


型号

YX-200

YX-300

YX-400

YX-600

YX-800

阻砂条数量(条)

11

阻砂条长度mm

180

280

380

590

790

排矿管径(mm)

25

上升水压(kg/cm2)

1-2

给矿粒度(mm)

2-3

给矿浓度(%)

20-25

耗水量(m/t)

2-3

外形尺寸(L×W×H)(mm)

800×200

×1000

800×300

×1000

800×400

×1000

800×600

×1000

800×800

×1000

重量(kg)

0.107

0.124

0.148

0.178

0.214
